一、资料简介

CPC混凝土防碳化涂料是一种优异的水性混凝土防护涂料，，，，，，，，蕴含底涂料和面涂料。。。。。。。底涂料是以高机能聚合物乳液与改性水泥基资料组成的双组分聚合物水泥基复合弹性涂料，，，，，，，，面涂料是以改性丙烯酸树脂为重要成分的弹性涂料。。。。。。。



二、机能特点

1. 优异的防碳化性和耐久性，，，，，，，，赐与混凝土悠久的；；；；；；；；。。。。。。。

2. 优良的粘结机能和柔韧性，，，，，，，，能够封关混凝土表表的渺小裂纹。。。。。。。

3. 优良的防水性和防腐性，，，，，，，，预防表界有害气体、雨水对混凝土结构的侵蚀。。。。。。。



三、重要用处

宽泛合用于工业与民用构筑、能源、交通、水利、市政等各个行业的钢筋混凝土结构的防碳化、防渗；；；；；；；；ね孔，，，，，，，，提高结构使用寿命。。。。。。。如厂房、冷却塔、烟囱、桥梁、大坝、污水处置池等。。。。。。。

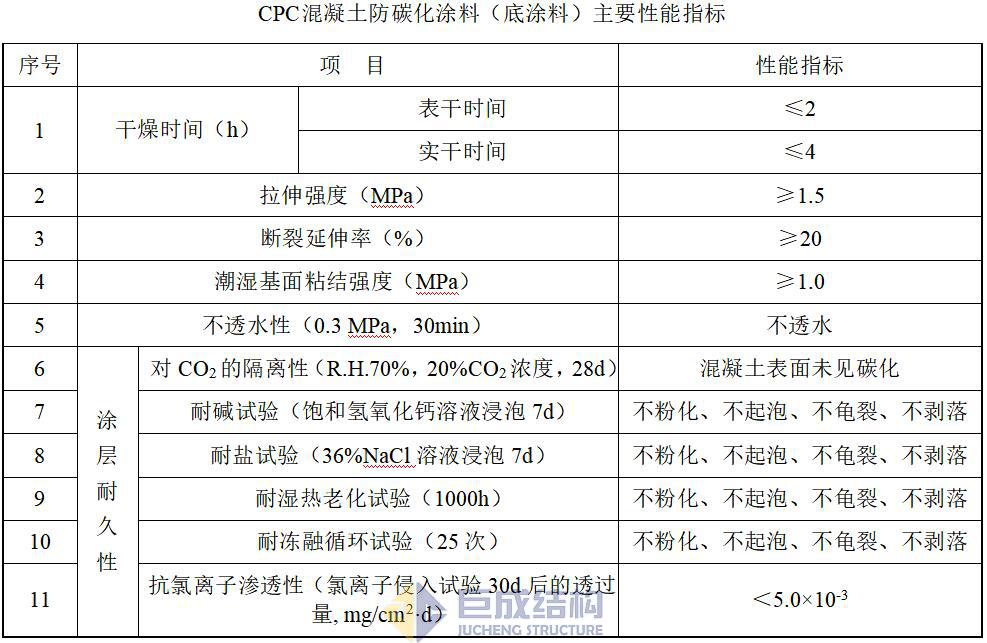

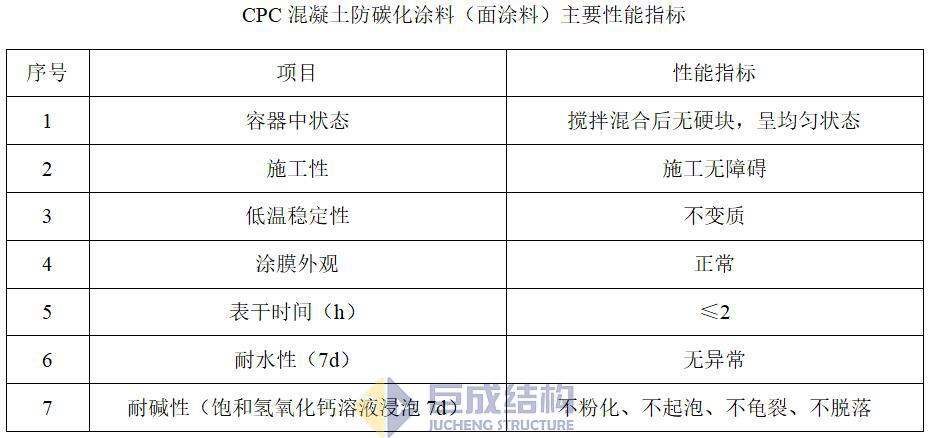

四、重要机能指标













五、使用重点

1. 基面处置

（1）混凝土基面：断根表表杂物及疏松的部门，，，，，，，，较大缺点用聚合物砂浆建补，，，，，，，，裂缝和蜂窝、孔洞用找平资料找平，，，，，，，，保障基面平坦、干净。。。。。。。涂刷底涂料之前，，，，，，，，基面要预先喷水润湿，，，，，，，，但不得有明水。。。。。。。

（2）粘贴纤维布后表表：粘贴纤维布后，，，，，，，，应在面胶涂刷后在其表表点粘粗砂（40~70目，，，，，，，，点粘应薄而均匀），，，，，，，，并用辊筒碾压一遍，，，，，，，，待面胶齐全固化后即可进行底涂料的涂刷。。。。。。。

2. 底涂料拌造：每次涂料配造前，，，，，，，，应先将A组分搅拌均匀，，，，，，，，搅拌功夫3分钟以上。。。。。。。涂料的配比为：A组分：B组分（沉量比）＝1：1.5。。。。。。。液料与粉料的配迸爪正确计量，，，，，，，，先将液料参与桶内，，，，，，，，而后参与粉料，，，，，，，，选取电动搅拌器充分搅拌，，，，，，，，功夫5分钟以上。。。。。。。拌造好的涂料应色泽均匀，，，，，，，，无粉团、沉淀。。。。。。。涂料搅拌结束静置3分钟后方可使用。。。。。。。夏季使用时，，，，，，，，可在拌造时参与少量净水，，，，，，，，加水量不得超过液料A组分的20%。。。。。。。配好的涂料应在1幼时内用完。。。。。。。

3. 底涂料涂刷：用滚筒均匀地涂装，，，，，，，，必须齐全覆盖基面，，，，，，，，无遗漏。。。。。。。底涂料通常宜涂刷3遍。。。。。。。每遍涂刷应交替扭转涂层的涂刷方向。。。。。。。后遍涂刷应待前遍涂层表干不粘手后方可进行，，，，，，，，通常距离功夫不幼于1.5h（以气温20℃以上，，，，，，，，优良的透风环境为尺度）。。。。。。。使用过程中底涂料如有沉淀景象须实时再次搅拌均匀后使用。。。。。。。

4. 面涂料涂刷：底涂料齐全干燥后方可进行面涂料的涂装，，，，，，，，通常距离功夫不幼于24h（以气温20℃以上，，，，，，，，优良的透风环境为尺度）。。。。。。。使用前应充分搅拌，，，，，，，，搅拌功夫为3分钟以上，，，，，，，，再用滚涂或喷涂方式进行涂装，，，，，，，，涂装必须齐全覆盖基面，，，，，，，，无遗漏，，，，，，，，把稳不能有涂料流挂景象。。。。。。。面涂料通常宜涂装2遍。。。。。。。

5. 施工前提：温度5℃～35℃，，，，，，，，无雨、无大风。。。。。。。涂装施工后，，，，，，，，三天内不能遇大雨。。。。。。。



六、配比及用量

1. 底涂料：液料A：粉料B（沉量比）=1：1.5，，，，，，，，理论用量1.5kg/㎡（3遍）

2. 面涂料：单组分，，，，，，，，理论用量0.24-0.28kg/㎡（2遍）



七、包装贮存

1. 包装：底涂料50kg/组、面涂料20kg/桶。。。。。。。

2. 本品应在5℃～40℃干燥、透风处贮存，，，，，，，，贮存期6个月。。。。。。。

3. 本品安全无毒、非易燃易爆，，，，，，，，可使用通常交通工具运输。。。。。。。
