产品简介

重要在以下工程结构后锚固中利用，，，，，，，，锚固力大，，，，，，，，可实现瞬时锚固，，，，，，，，预应力锚固安全靠得住。。。。。

1、大坝加高、加固工程

2、闸墩钢闸门牛腿加固

3、大坝整体性提高

4、风机基础锚固工程

5、铁轨锚固



一、产品系列

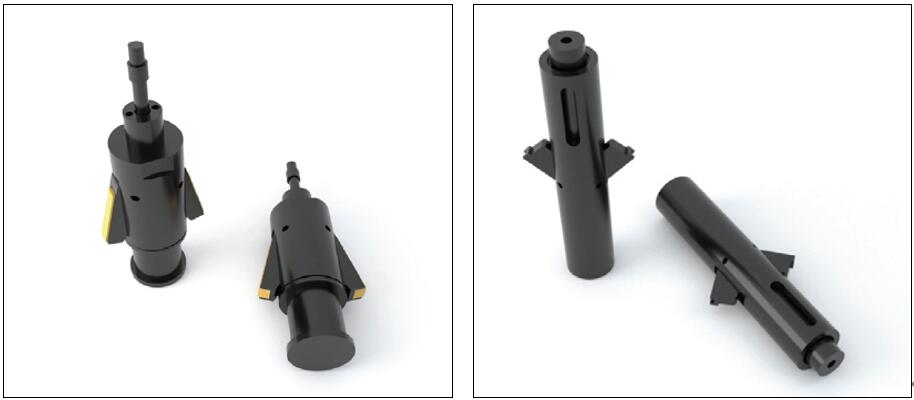

1、扩孔钻头

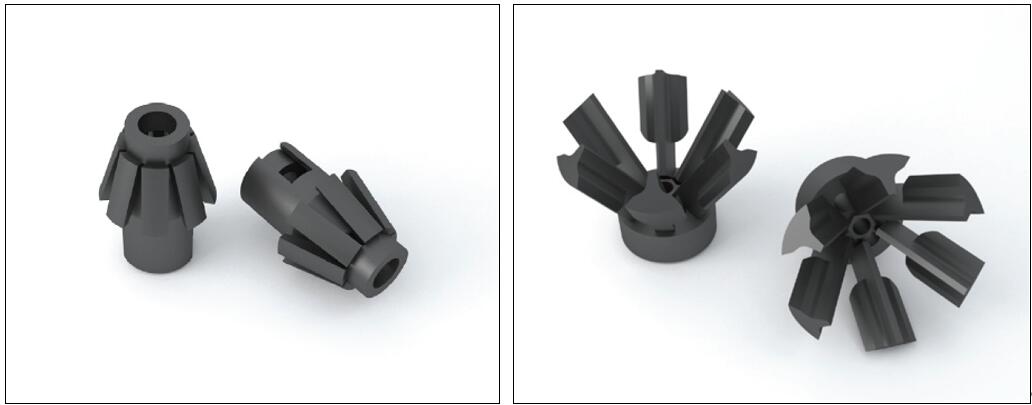

2、自锁锚头



二、产品特点

1、底部扩张，，，，，，，，锚固安全靠得住

2、锚固段短

3、瞬时锚固

4、锚固力大



三、典型利用

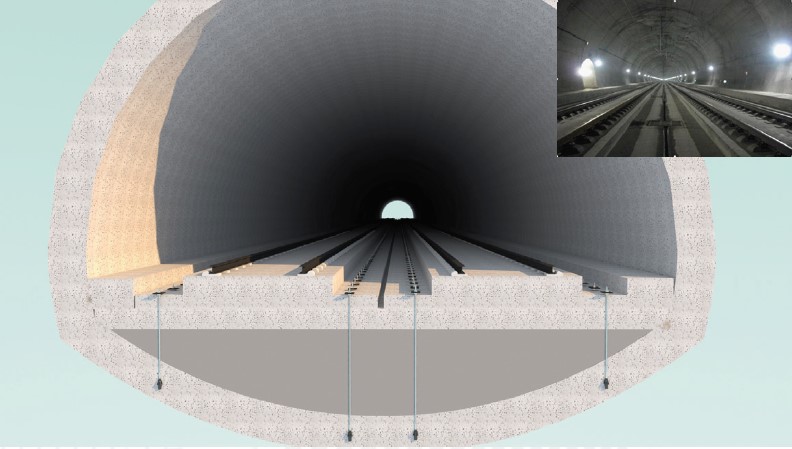

1、高铁无砟轨路板预应力瞬时自锁

   地下水造成无砟轨路板上浮，，，，，，，，选取瞬时预应力自锁锚固技术36幼时实现约200m施工段。。。。。

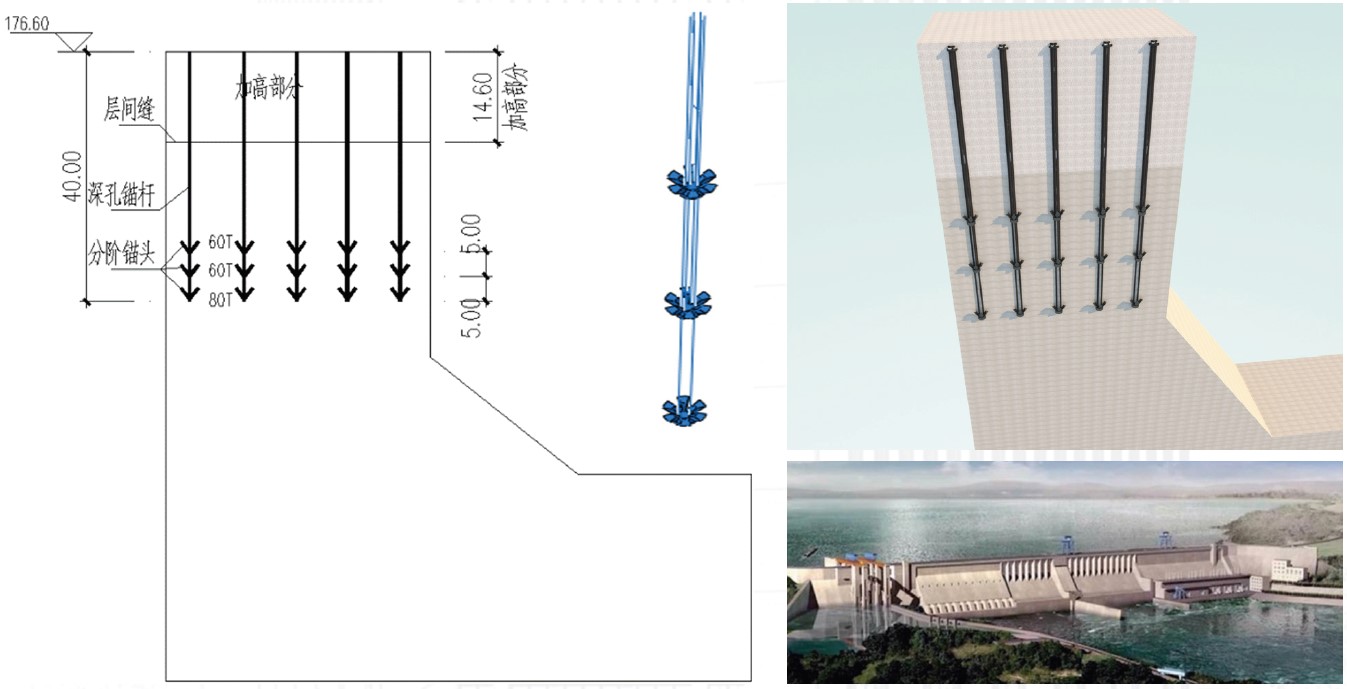

2、丹江口大坝加高加固多层预应力自锁

      大坝闸墩三沉自锁锚固，，，，，，，，施加200t预应力，，，，，，，，每个闸墩5根锚杆，，，，，，，，共计20个闸墩。。。。。

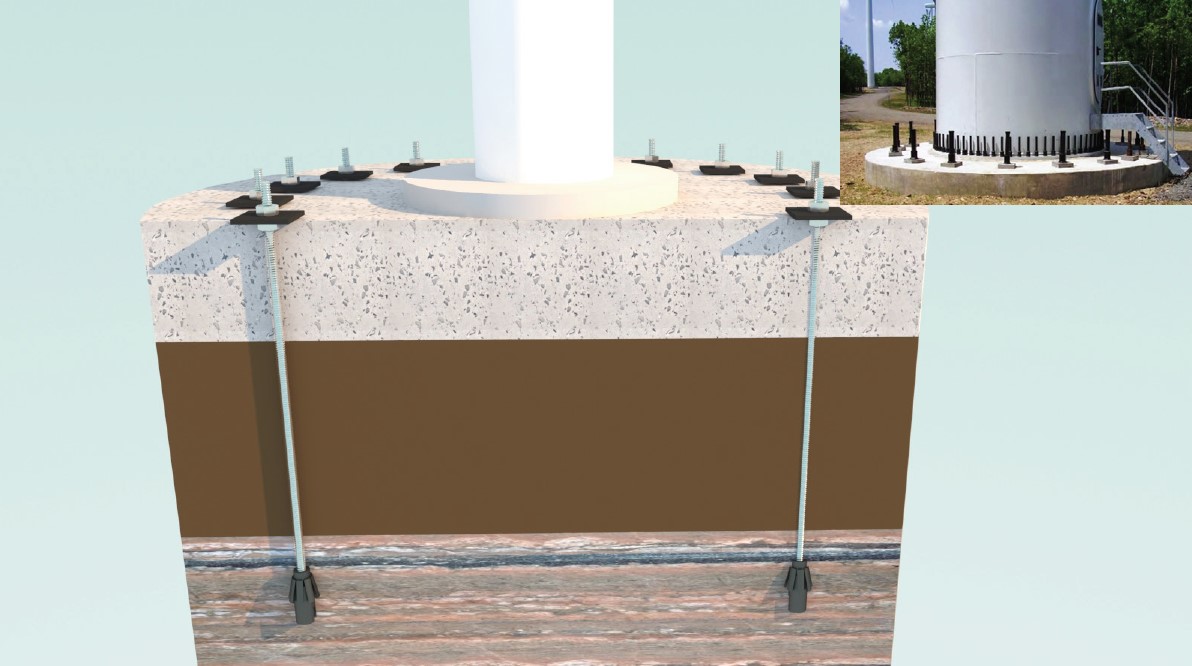

3、风机基础锚固



四、施工工艺

钻直孔→扩孔→清孔→锚杆装置→锚头段注浆→养护→预应力施加→注浆→养护



1 钻直孔：钻孔定位，，，，，，，，选取地质钻机或潜孔钻机钻直孔至设计深度。。。。。

2 扩孔：选取地质钻机衔接抗浮锚杆配套扩孔钻头，，，，，，，，在直孔底部凭据设计要求进行扩孔。。。。。

3 清孔：用高压注浆机通过注浆管注水至孔底，，，，，，，，直至孔顶冒净水，，，，，，，，清孔结束。。。。。

4 锚杆组装：将预应力锚杆锚头锚头与杆体衔接，，，，，，，，将组装好的锚杆直接插至孔底，，，，，，，，使底部锚头沿扩孔壁张开。。。。。

5 锚头段注浆：推算锚头段注浆料使用量，，，，，，，，用高压注浆机通过注浆管注浆至孔底，，，，，，，，节造注浆料对锚头段注浆。。。。。

6 养护。。。。。

7 预应力施加：在顶部使用千斤顶对锚杆施加预应力。。。。。

8 注浆：用高压注浆机通过注浆管注浆至孔底，，，，，，，，直至孔顶冒浆液，，，，，，，，二次注浆结束。。。。。

9 养护。。。。。



五、检验

1、施工前检验： 锚杆极限抗拔试验（粉碎性试验）

（1）地层前提、杆体资料、锚杆参数和施工工艺必须与工程锚杆一样，，，，，，，，且试验数量不少于3根。。。。。

（2）锚杆极限抗拔试验可选取陆续加载或分级加载造度进行，，，，，，，，如图5-1所示：

           a）陆续加载：应以均匀速度加载至锚固粉碎，，，，，，，，总加载功夫为2-3min；；；；；；

           b）分级加载：以预计极限荷载的10%为一级，，，，，，，，逐级加载，，，，，，，，每级持荷1~2min，，，，，，，，至锚固粉碎。。。。。

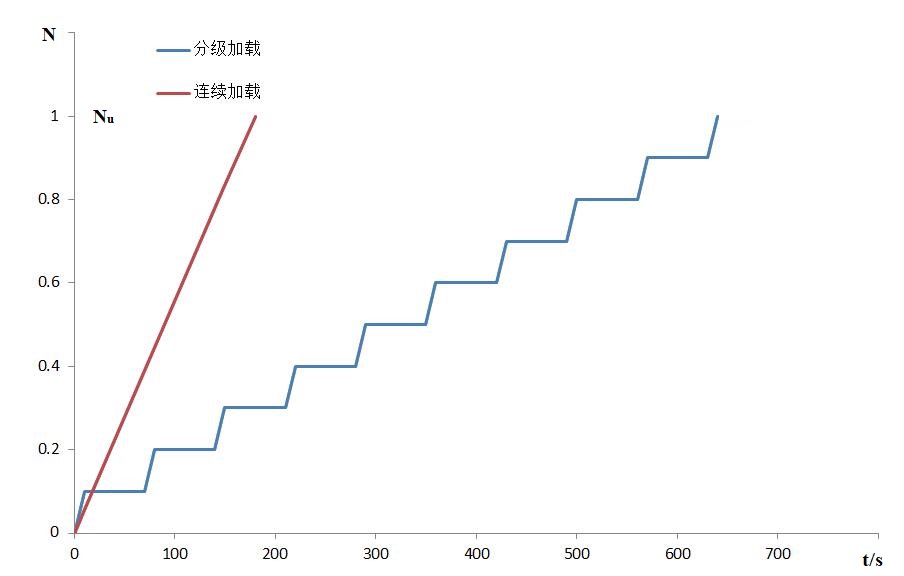

图5-1锚杆极限抗拔试验加载方式（横轴为功夫t，，，，，，，，纵轴为抗拔力N）



2、施工过程中检验 ：锚杆装置时丈量其装置行程，，，，，，，，以检验锚杆是否装置到位。。。。。



3、施工后检验： 非粉碎性锚杆拉拔试验



(1)



（2）锚杆的验收应分级加载，，，，，，，，初始荷载宜取锚杆轴向拉力设计值的0.10倍，，，，，，，，分级加荷值宜取锚杆轴向拉力特点值Ntk的0.50、0.75、1.00、1.2、1.35、1.50倍。。。。。

（3）每级荷载应不变2min，，，，，，，，并纪录位移增量，，，，，，，，如在持荷功夫内锚头位移增量不超过10min，，，，，，，，可判为合格。。。。。当出现不合格锚杆时，，，，，，，，应增长锚杆的抽检量，，，，，，，，增长的抽检量应为不合格锚杆的3倍。。。。。
